Антенна GPS на магните, разъем-SMA-male KROKS

Антенна GPS на магните, разъем-SMA-male KROKS

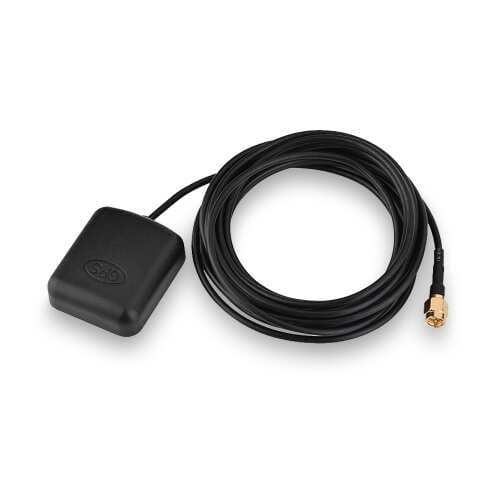

Kroks GPS на магните — активная внешняя GPS-антенна диапазона 1572-1578 МГц с магнитным основанием. Встроенный малошумящий усилитель компенсирует часть потерь кабеля и позволяет вынести приёмный элемент в точку с более открытым обзором неба.

Основные технические параметры

• Рабочий диапазон: 1572-1578 МГц.
• Конструкция: Активная всенаправленная.
• Коэффициент усиления: 28 dB.
• Волновое сопротивление: 50 Ом.
• КСВ: ≤2:1.
• Разъём: SMA-male.
• Крепление: Магнитное основание.
• Размеры: 45×37×17 мм.
• Масса: 70 г.
• Рабочая температура: -40…+80 °C.

Подключение и размещение

Активная антенна получает питание по центральной жиле коаксиального кабеля, поэтому подключаемое оборудование должно выдавать совместимое напряжение и не превышать допустимый ток. Лучшее место установки — горизонтальная металлическая поверхность с максимально открытым небосводом; металлические стойки, обогрев стекла и экранирующие покрытия ухудшают приём.

Проверка совместимости

До подключения необходимо сверить тип разъёма, диапазон питающего напряжения и поддержку активной антенны приёмником. Коэффициент усиления активного тракта не следует напрямую сравнивать с усилением пассивных радиосвязных антенн.
