Роутер с модемом LTE cat.6 Kroks Rt-Ubx m6-G, до 300 Мбит/с

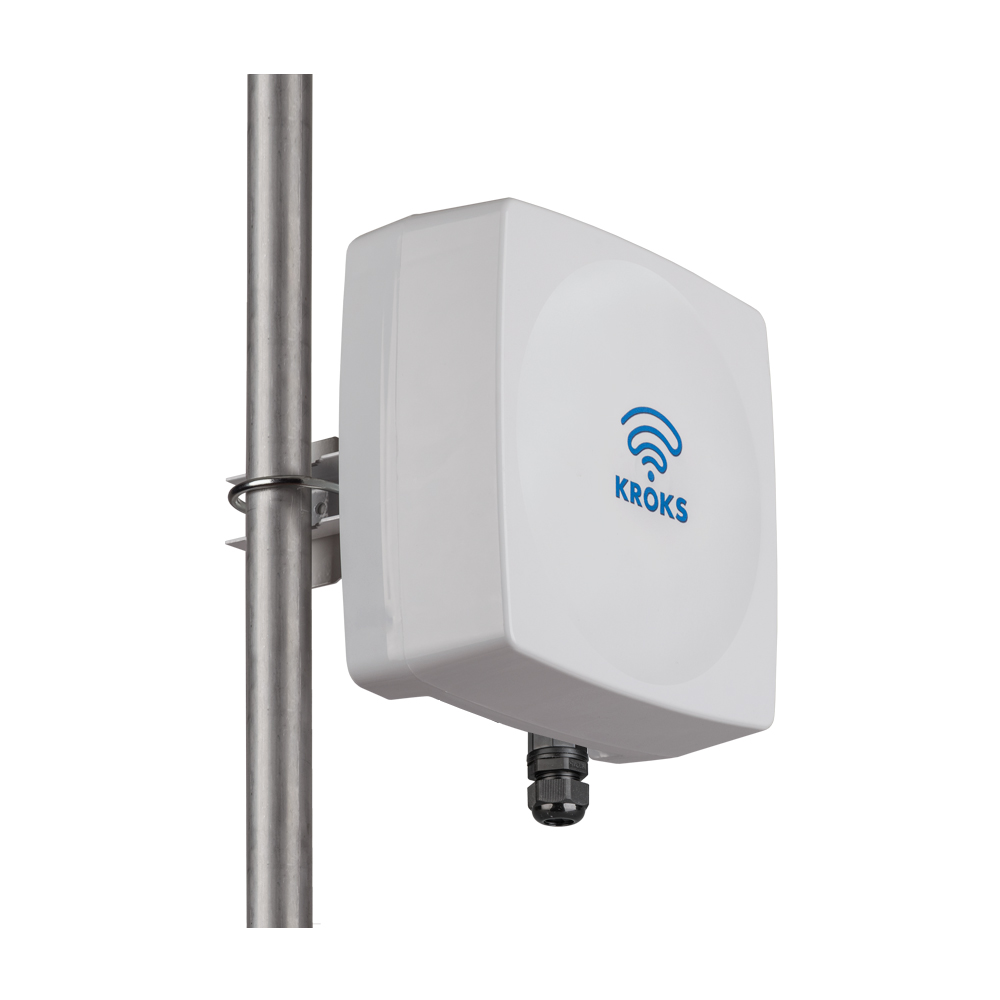

Данный комплект – это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты 4G (LTE1800, LTE 2100, LTE 2300, LTE 2600), 3G (UMTS2100) всех операторов сотовой связи. Герметичный корпус антенны обеспечивает надежное крепление роутера и его защиту от неблагоприятных погодных условий. Роутер оснащен высокоскоростным 4G LTE-A (Cat. 6) модемом.

ХАРАКТЕРИСТИКИ МОДЕМА

Категория модема- 4G LTE-A Cat.6

Поддержка диапазонов:
LTE-FDD: B1/B3/B5/B7/B8/B20/B28/B32
LTE-TDD: B38/B40/B41
WCDMA: B1/B3

Скорость передачи данных:
LTE-FDD (Cat.6): Max 300Mbps(DL)/50Mbps(UL)
DC-HSPA+: Max 42Mbps(DL)/5.76Mbps(UL)
WCDMA: Max 384kbps(DL)/384kbps(UL)

Таблица бэндов 3G/LTE/4G в России

Поддержка агрегации:
Внутри одного диапазона:
CA_1C,CA_3C,CA_5B,CA_7B,CA_7C,CA_8B,CA_38C,CA_40C,CA_41C
CA_1A-1A,CA_3A-3A,CA_5A-5A,CA_7A-7A,CA_40A-40A,CA_41A-41A
Между диапазонами CA:
CA_1A-3A,CA_1A-5A,CA_1A-7A,CA_1A-8A,CA_1A-20A,CA_1A-28A,CA_1A-38A,CA_1A-40A,CA_1A-41A,
CA_3A-5A,CA_3A-7A,CA_3A-8A,CA_3A-20A,CA_3A-28A,CA_3A-38A,CA_3A-40A,CA_3A-41A,
CA_5A-7A,CA_5A-38A,CA_5A-40A,CA_5A-41A,
CA_7A-8A,CA_7A-20A,CA_7A-28A,CA_7A-32A,
CA_8A-32A,CA_8A-38A,CA_8A-40A,CA_8A-41A,CA_20A-32A,
CA_20A-38A,CA_20A-40A,
CA_28A-32A,CA_28A-38A,CA_28A-40A,CA_28A-41A

Мощность передатчика:

WCDMA/HSPA 23+1/-3dBm，
LTE 23±2.7dBm

Использование технологии LTE-Advanced дает большое преимущество в районах, где много пользователей LTE, обеспечивая лучшую отзывчивость в условиях “плотного” эфира и более высокую эффективность для слабых сигналов.

ПОДДЕРЖКА WiFi

Мощность передатчика: 20 дБм (100 мВт)

• поддерживает WiFi на частотах 2,4ГГц и 5ГГц
• скорость Wi-Fi 2,4 ГГц – 300 Мбит/с, 5 ГГц – 867 Мбит/с
• поддерживает бесшовный роуминг 802.11 k/r/v
• MU-MIMO
• Airtime Fairness
• преднастроенная защита Wi-Fi
• типы шифрования WPA-PSK, WPA2-PSK, WPA2-Enterprise, WPA3-PSK, WPA3-Enterprise, OWE
• Multi-SSID и гостевая сеть
• контроль доступа по MAC-адресам

На плате роутера установлено 4 разъема U.fl  для подключения внешних Wi-Fi антенн 2,4 + 5 ГГц.

Работа с SIM-картами

Поддержка двух SIM-карт предусматривает возможность подключать две SIM-карты формата mni-SIM для резервирования интернет канала (одновременно работает только одна SIM-карта)

Операционная система

Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности. Управление роутером осуществляется через  веб-интерфейс.

ВОЗМОЖНОСТИ И ПРОТОКОЛЫ

Поддержка в базовой версии ПО:

• IPoE, PPPoE, PPTP, L2TP, 802.1x
• контроль соединения Ping checker
• транзит PPPoE/PPTP/L2TP
• VLAN IEEE 802.1Q
• таблица маршрутов (DHCP/Ручная)
• DHCP (клиент/сервер)
• IPv6/IPV4 Dual Stack
• NAT
• L2TPv2
• ручное перенаправление портов
• межсетевой экран SPI с защитой от DoS-атак
• EOIP (Ethernet-over-IP)
• клиент PPTP
• клиент L2TP over IPSec
• клиент SSTP
• Wireguard
• IP-IP, GRE
• HTTPS-защита доступа
• родительский контроль

Поддержка дополнительных функций(требуется самостоятельная установка и настройка пакетов):

• сервер PPTP
• сервер L2TP over IPSec
• клиент/сервер OpenVPN
• клиент/сервер IPSec VPN
• Policy routing
• IGMP
• UDP to HTTP proxy
• Multi-WAN
• Policy routing
• резервирование интернет-подключения
• статистика трафика по клиентам
• ограничение скорости по клиентам
• UPnP
• L2TPv3
• клиент Dynamic DNS
• интернет-фильтр Яндекс.DNS

Преимущества антенны со встроенным роутером:

• нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
• возможность использования до двух SIM-карт и создание резервного канала для бесперебойной связи;
• поддерживает все существующие в России стандарты  4G (LTE FDD, LTE TDD), 3G (UMTS/WSDMA);
• питание как от блока питания, так и по PoE-технологии;
• Подача питания через порт LAN2 по POE на другие сетевые устройства;
• длина кабеля от внешнего роутера инжектора питания до 80 метров;
• поддержка технологии MIMO и агрегации чатсот: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных;
• стабильность работы при температурах от -40 до +50 градусов;
• есть возможность принудительного выбора частоты сотовой связи и канала. Используется в случаях, когда на более высокой частоте связь хуже;
• простота настройки – вставить SIM-карту, соединить проводом и включить питание. Модем уже настроен и не требует дополнительных настроек операторов;
• установка на улице, для лучшего приема сигнала.

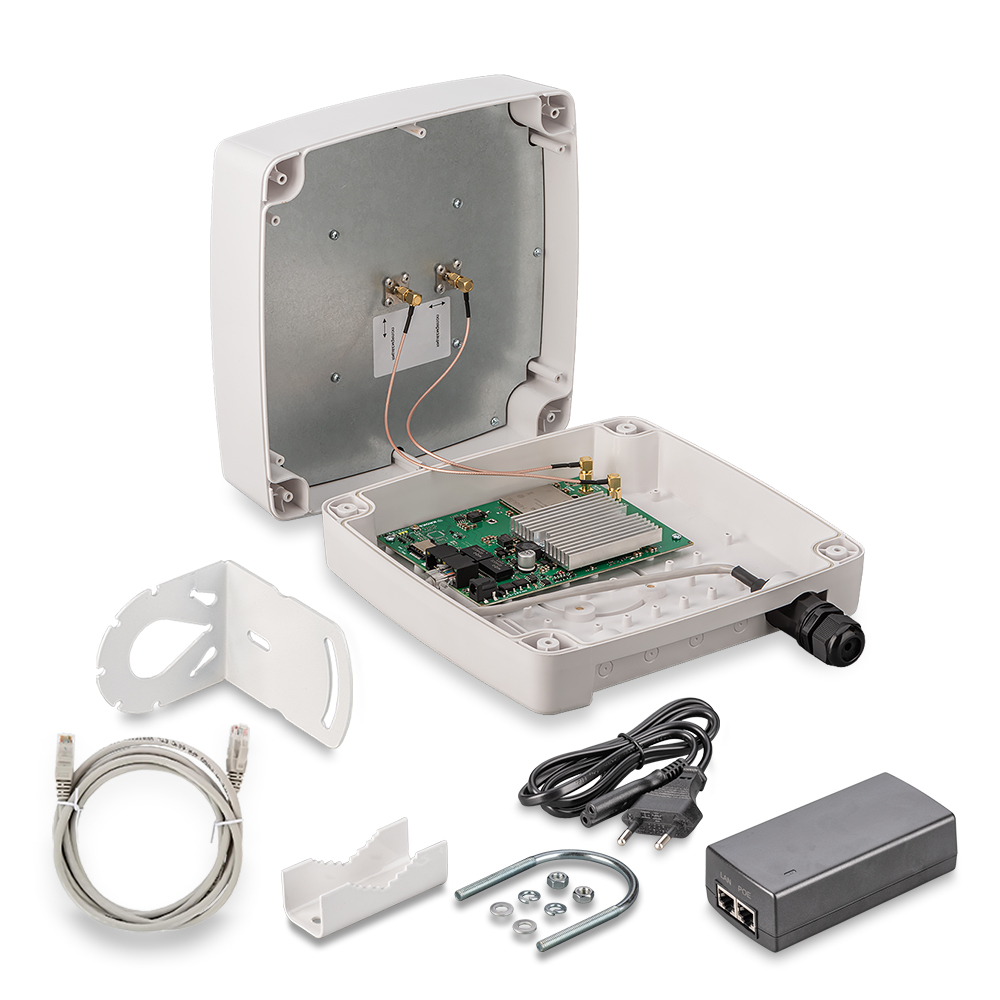

В комплект входит:

1. Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе;
2. 4G роутер со встроенным модемом LTE-A Cat. 6;
3. 2 пигтейла SMA (male) – SMA (male) для подключения антенны к модему;
4. Инжектор питания PoE 48В
5. Патч-корд 0,5м
6. Кронштейн и комплект метизов.

Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.

Этапы монтажа:

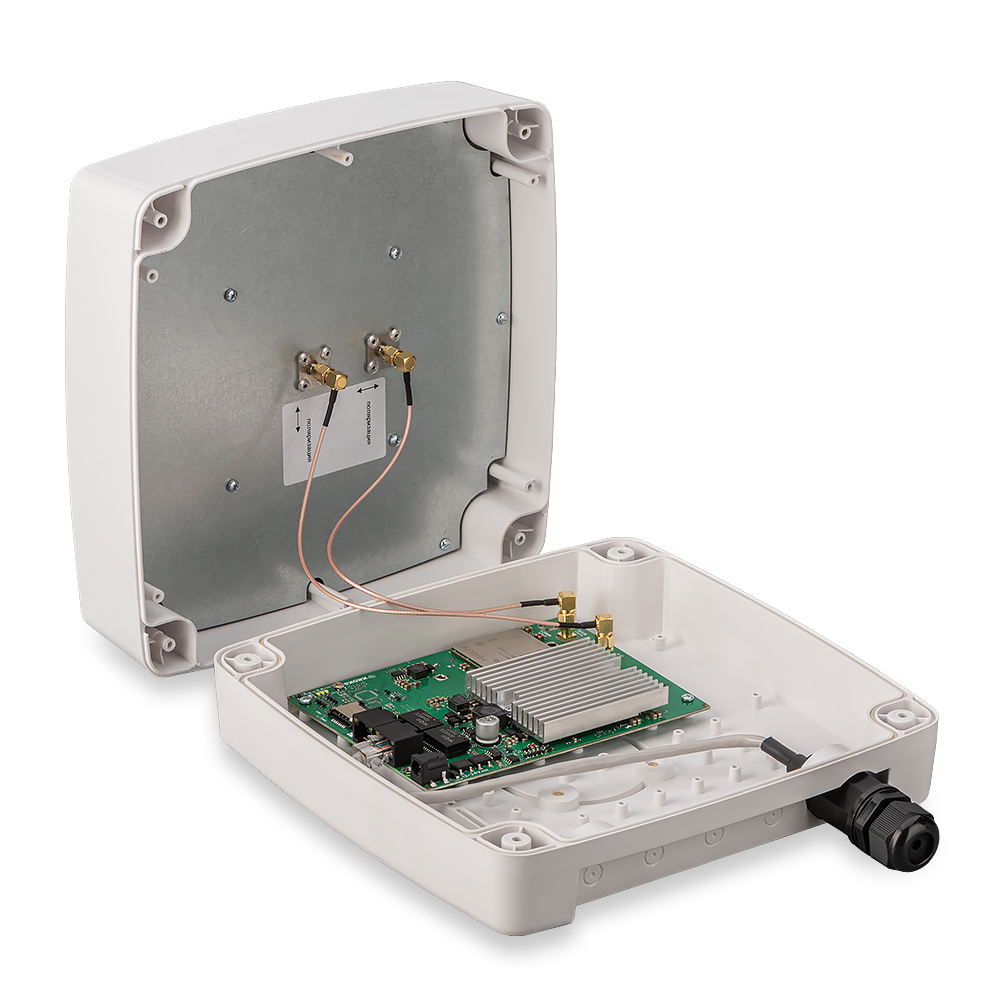

• снять заднюю крышку антенны, являющуюся гермобоксом;

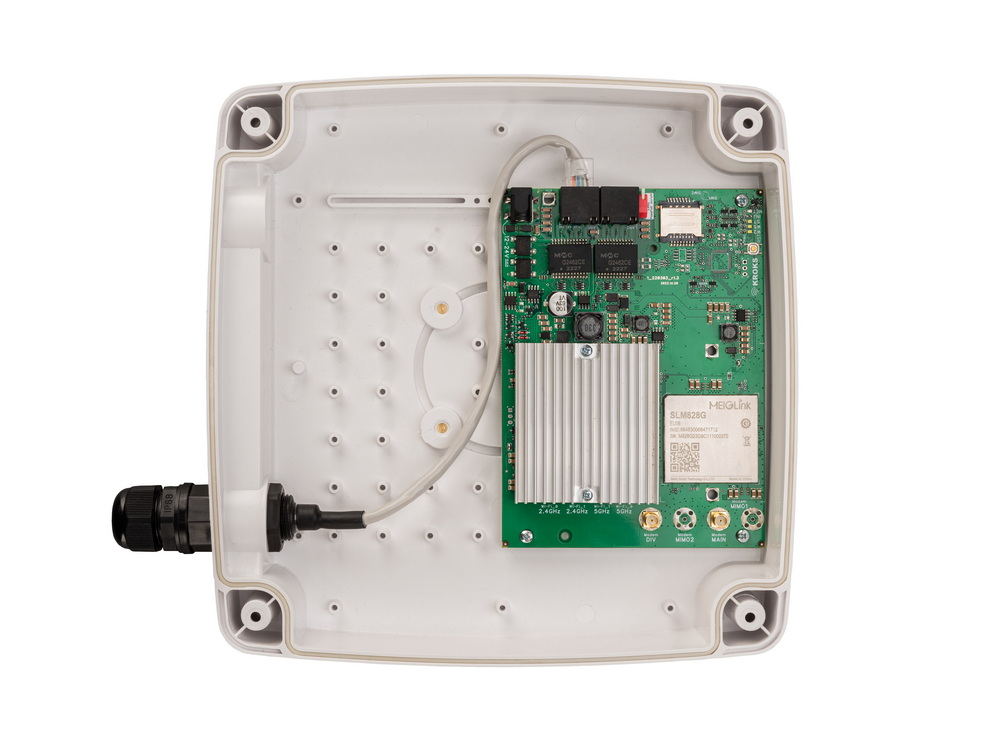

• вставить SIM-карты в держатель на плате роутера;

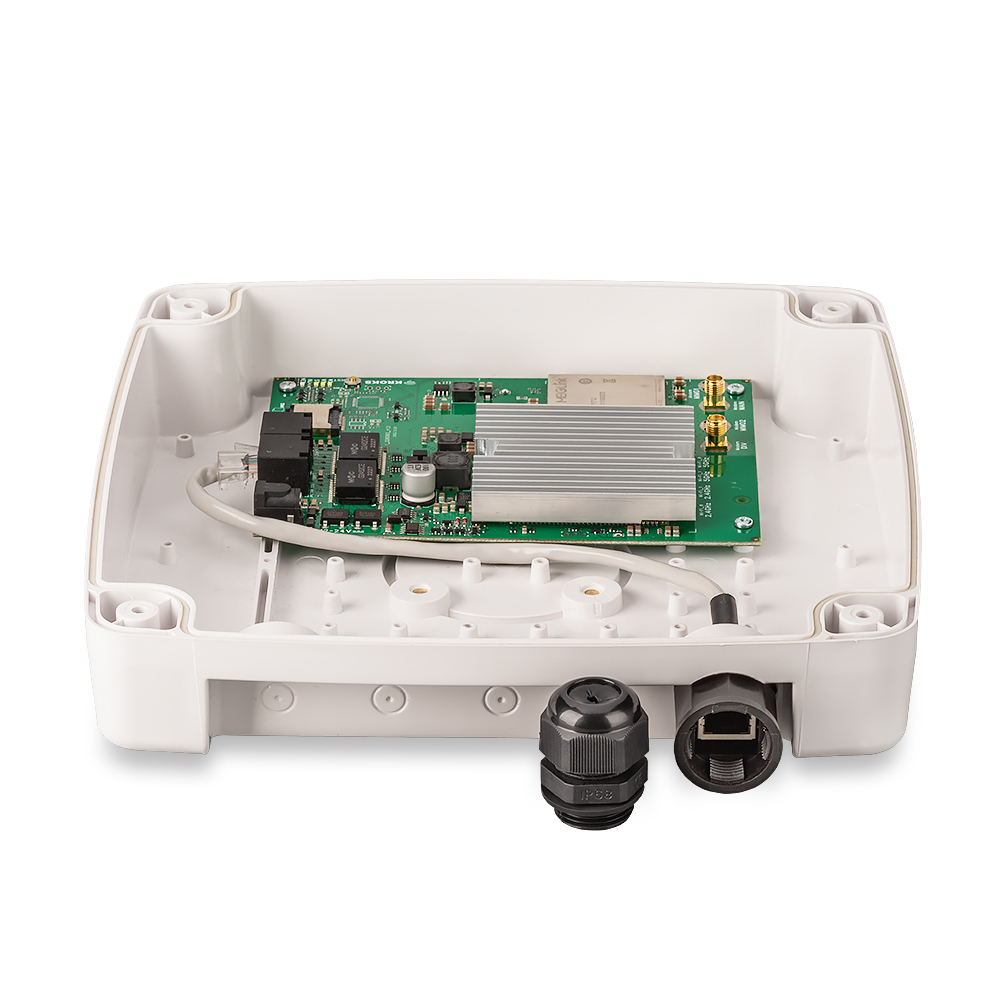

• подключить кабель гермоввода к порту LAN1 роутера;
• установить заднюю крышку на антенну;

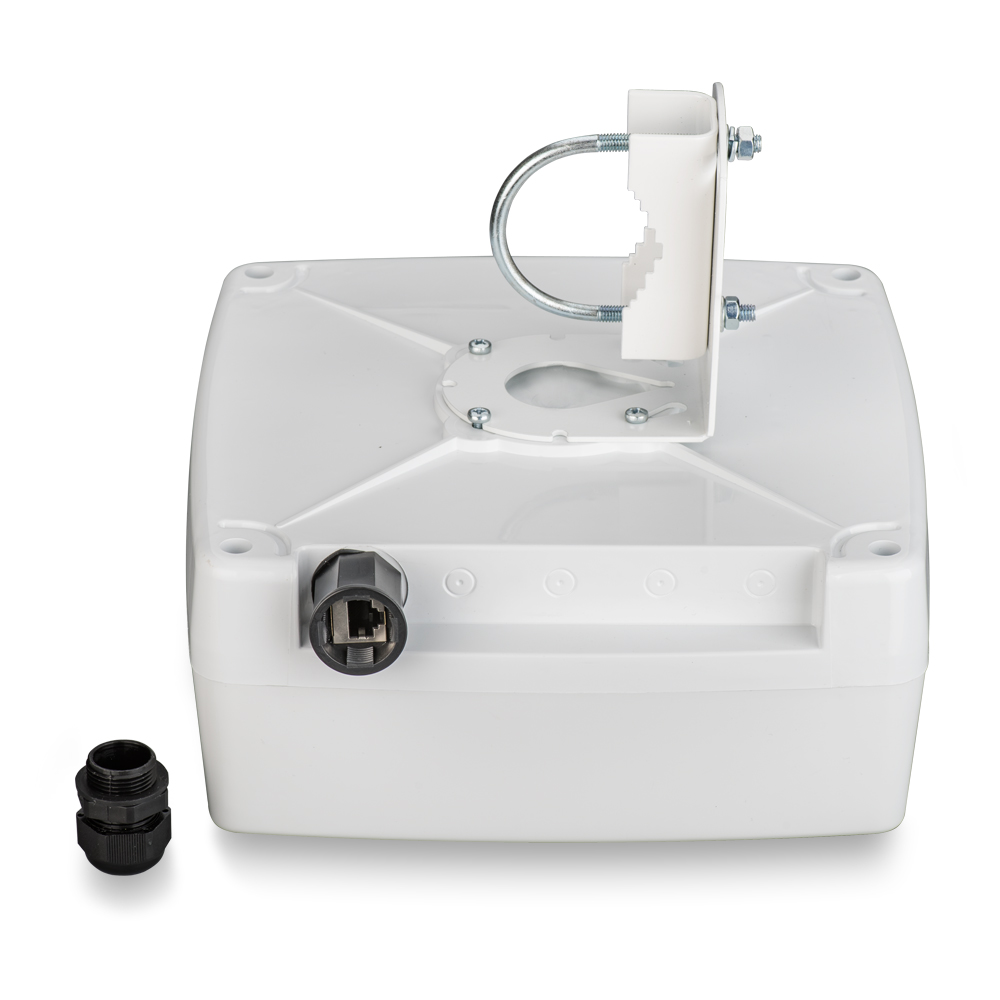

• собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну;
• установить мачту или кронштейн для крепления антенны (рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора);
• закрепить антенну на кронштейне (антенна должна располагаться не менее 30 см от других антенн);
• обеспечить питание через PoE или блок питания.

Основные характеристики антенны:

Технические характеристики роутера:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• процессор MT7621 880 МГц два ядра
• память ОЗУ 128 MB
• память ПЗУ 32 MB
• Ethernet 10/100/1000 Мбит/c
• диапазон рабочих температур от -40 до +50^оС
• потребляемая мощность 20 Вт

РАЗЪЕМЫ И ИНТЕРФЕЙСЫ

• LAN порт Ethernet 10/100/1000 Мбит/с – 2шт
• разъем SMA(female) для подключения 4G антенны – 2шт
• разъем U.fl для подключения Wi-Fi антенны – 4шт
• слот SIM-карты формата mini-SIM – 2шт
• кнопка сброса настроек
• разъем питания DC 12-24В под штекер 5,5х2,1
• переключатель подачи питания PoE из порта LAN2

ПИТАНИЕ

Роутер поддерживает три варианта питания:

• по технологии Active PoE (802.3at) напряжением 42-57В через гигабитный порт LAN1
• по технологии Passive PoE напряжением 24В или 42-57В через гигабитный порт LAN1
• через DC разъем постоянным током напряжением 12-24В

Соответствует установленным требованиям:

ГОСТ 14254-2015 (IEC 0529:2013) (степень защиты оболочки IP65), утв. Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 604-ст и введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
