Каталог товаров
Отображение 1–8 из 8
Ответвитель мощности направленный GT-5db
Диапазон частот: 800-2700 МГц
Ответвитель мощности направленный GT-15db
Диапазон частот: 800-2700 МГц
Ответвитель мощности направленный GT-10db
Диапазон частот: 800-2700 МГц
Ответвитель мощности направленный GT-20db
Диапазон частот: 800-2700 МГц
Ответвитель мощности направленный GT-7db
Диапазон частот: 800-2700 МГц
Построение современной системы усиления сотовой связи требует точного расчета распределения радиочастотной энергии. Чтобы сигнал от репитера равномерно поступал на несколько внутренних антенн без потери качества, в радиочастотный тракт интегрируются пассивные компоненты: сплиттеры, ответвители и аттенюаторы.

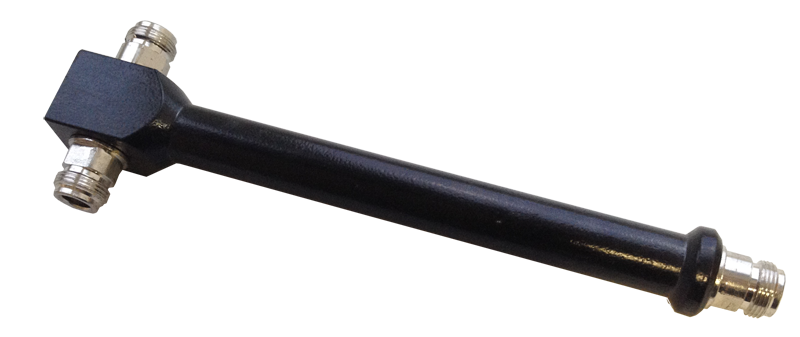

Главное назначение этих устройств — разделение входного ВЧ-сигнала от репитера на два, три или четыре равных потока для передачи на комнатные антенны.
Широкополосный делитель мощности рассчитан на работу в частотном диапазоне от 700 до 2700 МГц (и выше), что перекрывает все стандарты связи: GSM, 3G и LTE (включая 700/2600 МГц). В зависимости от архитектуры объекта применяются варианты типа 1:2 (потеря ~3 дБ на плечо) или 1:4 (потеря ~6 дБ), где цифры указывают на количество подключаемых линий. Стандартный волновой импеданс 50 Ом исключает рассогласование в тракте.
Они обеспечивают равное распределение мощности между плечами сети. Качественные приборы обладают минимальным коэффициентом вносимых потерь (insertion loss) и небольшим коэффициентом стоячей волны — КСВ (VSWR) не более 1.2–1.3. Такие показатели сводят к минимуму затухание сигнала и предотвращают отражение ВЧ-энергии обратно в усилитель.
Сплиттеры незаменимы на объектах с равными по площади помещениями (офисы, склады, торговые павильоны). К репитеру через коаксиальный кабель и разъемы N-type или SMA подключается вход делителя, а к выходам — внутренние антенны, создающие равномерное покрытие сети.

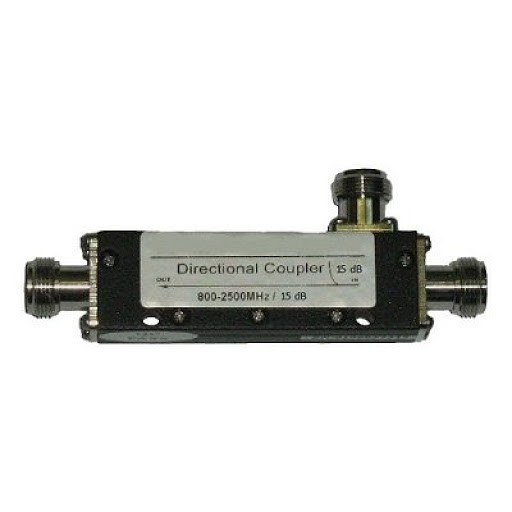

В отличие от сплиттеров, ответвители делят мощность не поровну, а в заданной пропорции (например, 1:10 или 1:100). Это необходимо при построении длинных магистралей.
Т-образный ответвитель отбирает малую часть энергии (например, 5, 7 или 10 дБ) в ответвленный канал для ближайшей антенны, а основную мощность прогоняет дальше по кабелю к дальним точкам. Это позволяет сбалансировать затухание в длинных кабельных трассах.
Направленные ответвители серии DPT отличаются высокой развязкой между портами и стабильной работой в широком спектре частот. Цена оборудования зависит от коэффициента ответвления, предельной проходной мощности и типа используемых разъемов (N-type, SMA).
Использование моделей с одним отводом позволяет эффективнее контролировать баланс мощности на каждом участке сети, предупреждая перегрузку отдельных антенных блоков.
Для защиты оборудования от самовозбуждения («закольцовывания») и слишком сильного входного сигнала применяются радиочастотные аттенюаторы.
Пассивный вариант снижает амплитуду ВЧ-сигнала на фиксированную величину (например, 5 дБ, 10 дБ или 20 дБ) без искажения его формы и частотного спектра.
В зависимости от сферы применения используются различные типы соединений: RF-аттенюаторы типа ATT с ВЧ-разъемами N/SMA для репитеров, разъемы F для ТВ-сетей, а также оптические коннекторы SC и LC для волоконно-оптических линий передачи данных.
Это устройство исключает перегрузку входного каскада репитера при сильном сигнале от базовой станции оператора, устраняя помехи и защищая оборудование от выхода из строя.
Помимо ВЧ-компонентов для связи, в системах мониторинга и мультимедиа применяются разветвители видеосигнала.
Сплиттеры HDMI и VGA дублируют цифровой или аналоговый видеосигнал с одного источника на несколько мониторов или видеостен без потери качества разрешения. Это востребовано в диспетчерских центрах и на объектах, где требуется дублирование систем видеонаблюдения.
Представленная информация носит справочный характер и не является публичной офертой.
