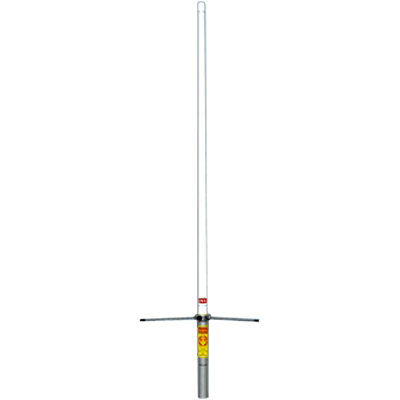

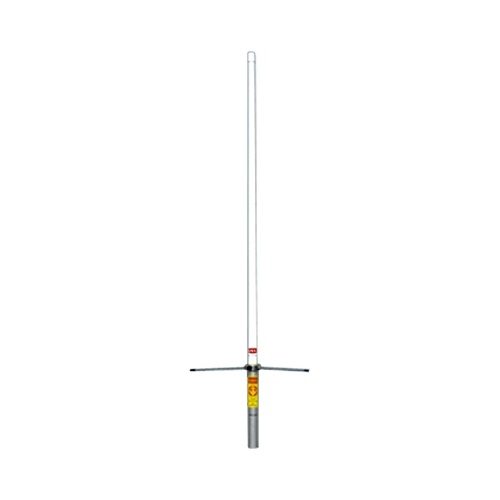

Антенна базовая стационарная ANLI A-200MU

Антенна базовая стационарная ANLI A-200MU

ANLI A-200MU — стационарная всенаправленная антенна диапазона 405-512 МГц для базовых радиостанций, диспетчерских систем и ретрансляторных объектов. Вертикальная диаграмма и мачтовое размещение позволяют формировать круговую зону обслуживания вокруг объекта.

Основные технические параметры

• Рабочий диапазон: 405-512 МГц.
• Конструкция: Коллинеарная 3×5/8 λ.
• Коэффициент усиления: 8 dBi.
• Допустимая мощность: до 200 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: ≤1,2:1.
• Полоса по КСВ 2:1: 5 МГц.
• Разъём: N-female.
• Крепление: На мачту.
• Размеры: Высота: 1800 мм.
• Масса: 1300 г.
• Ветровая устойчивость: 160 км/ч.
• Рабочая температура: -45…+80 °C.

Проектирование антенно-фидерного тракта

Рабочая дальность определяется высотой подвеса и радиогоризонтом, а также потерями в фидере, дуплексере, разъёмах и грозозащите. Для длинных трасс особенно важно подобрать кабель по рабочей частоте и допустимому затуханию; выигрыш антенны может быть полностью потерян в неподходящем фидере.

Монтаж и безопасность

Антенну устанавливают вертикально на мачту с соблюдением допустимого диаметра крепления и ветровой нагрузки. Мачта и фидер должны входить в систему уравнивания потенциалов и молниезащиты объекта. После сборки проверяют КСВ на фактической частоте; настраиваемые модели подрезают или регулируют только по карте производителя.
