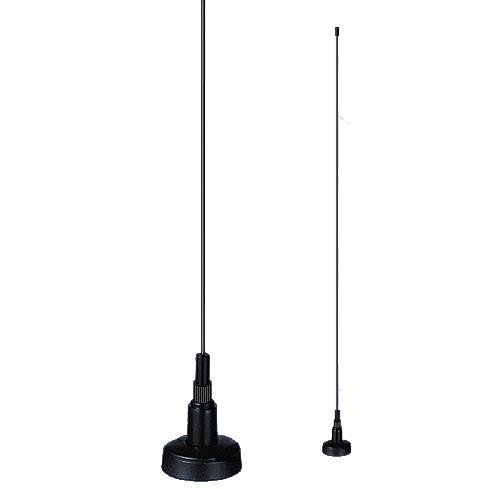

Антенна автомобильная ANLI AT-5R VHF и UHF(144 - 357 МГц и 419 - 659 МГц), 3.5дБ, 0,46м

Антенна автомобильная ANLI AT-5R VHF и UHF(144 - 357 МГц и 419 - 659 МГц), 3.5дБ, 0,46м

ANLI AT-5R — автомобильная антенна для радиостанций, работающих в диапазоне 136-720 МГц (настраиваемая). Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Рабочий диапазон: 136-720 МГц (настраиваемая).
• Конструкция: Широкополосная настраиваемая штыревая.
• Коэффициент усиления: 2,15 / 3,5 dBi.
• Допустимая мощность: до 150 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: <1,5:1.
• Разъём: NMO.
• Крепление: NMO.
• Кабель: 4,5 метра.
• Размеры: Длина: 460 мм.
• Масса: 230 г.

Монтаж и согласование

Монтаж NMO обеспечивает механически надёжное и повторяемое ВЧ-соединение. Характеристики зависят от выбранного основания, кабеля и качества контакта с кузовом.

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.

Что проверить перед заказом

Официальный каталог указывает общий диапазон настройки 136-720 МГц; рабочее согласование необходимо выполнить на требуемой частоте.
