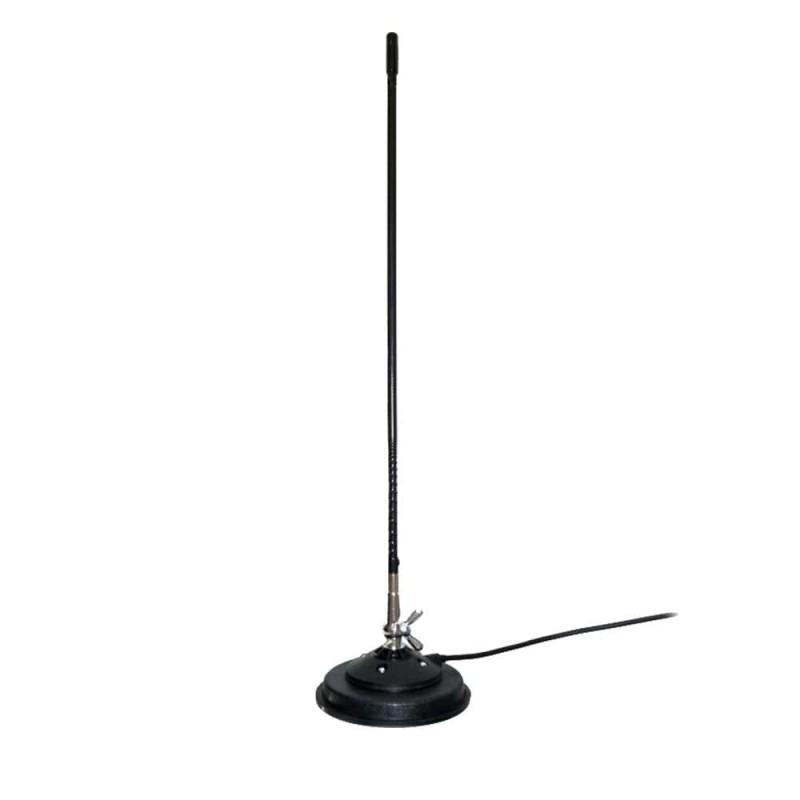

Антенна автомобильная Optim CB-82 MAG

Антенна автомобильная Optim CB-82 MAG

Optim CB-82 MAG — автомобильная антенна для радиостанций, работающих в диапазоне указанном для конкретного исполнения. Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Конструкция: Штыревая.
• Коэффициент усиления: 3 дБ.
• Волновое сопротивление: 50 Ом.
• Разъём: UHF-male (PL-259).

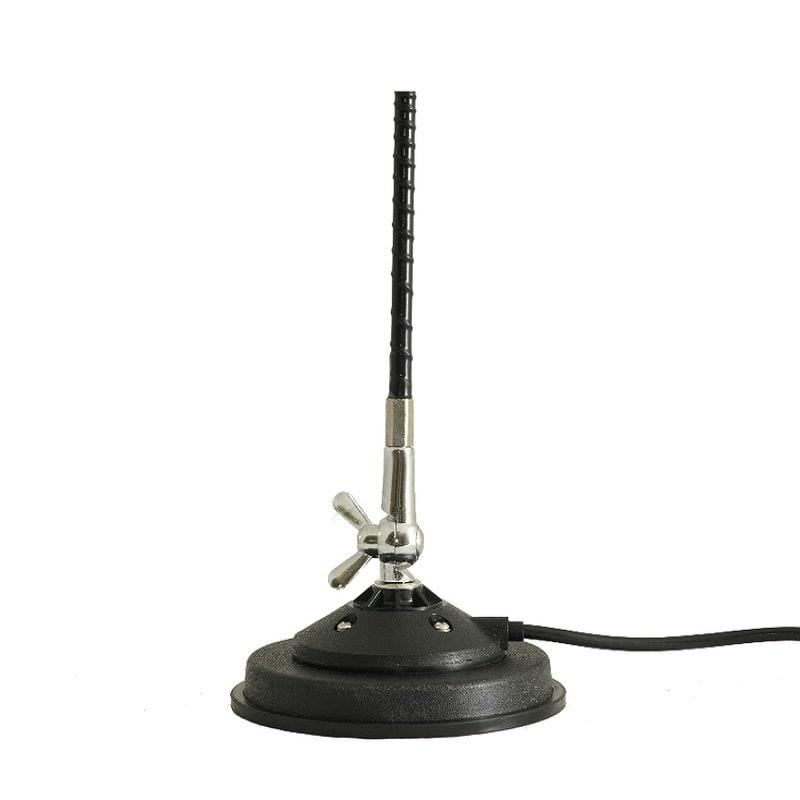

• Крепление: Магнитное основание.
• Кабель: 4 м.
• Размеры: Высота – 580 мм.

Монтаж и согласование

Магнитное основание позволяет установить комплект без сверления, однако для стабильной работы требуется ровная металлическая поверхность достаточной площади. Поверхность под магнитом должна быть чистой, а кабель — проложен без пережима.

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.
