Антенна Diamond SRH-805s

Антенна Diamond SRH-805s

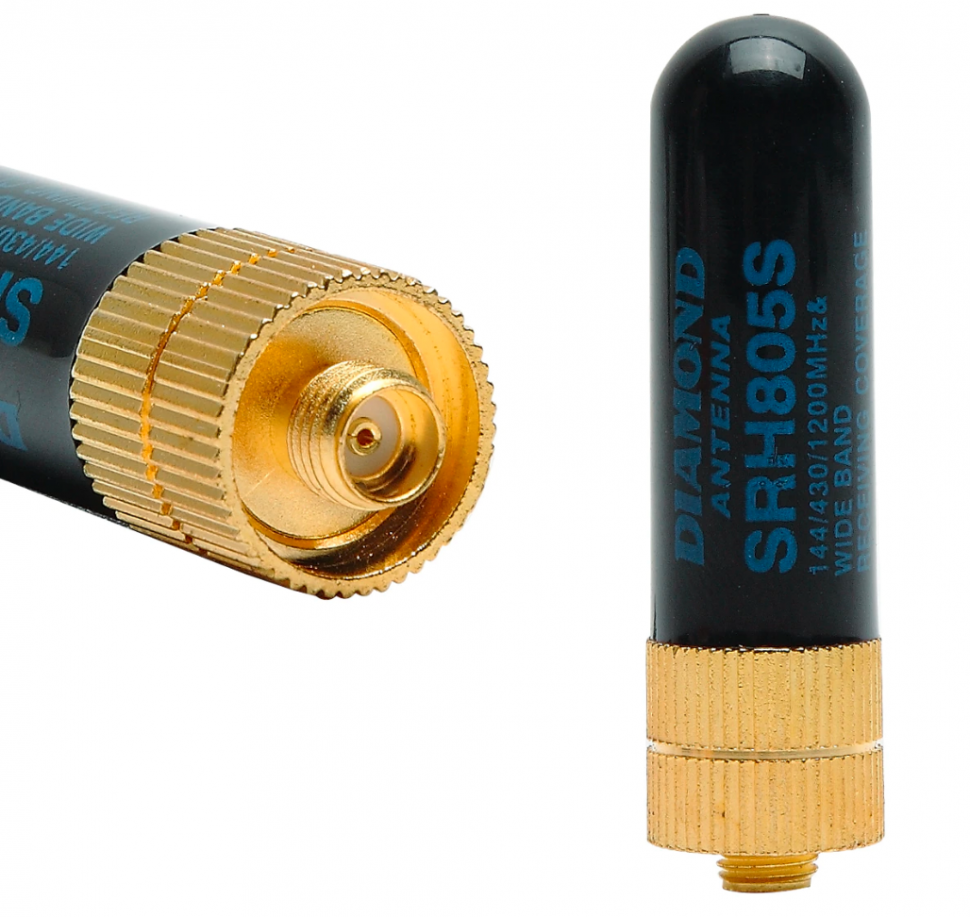

Diamond SRH-805s — антенна для портативной радиостанции, рассчитанная на работу в диапазоне 144 / 430 / 1200 МГц. Она устанавливается непосредственно на антенный разъём рации и предназначена для штатной замены, подбора диапазонного исполнения или изменения механической конфигурации переносного комплекта.

Основные технические параметры

• Рабочий диапазон: 144 / 430 / 1200 МГц.
• Конструкция: Укороченная трёхдиапазонная.
• Допустимая мощность: до 10 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: <1,5:1.
• Разъём: SMA-female.
• Крепление: На разъём радиостанции.
• Размеры: Длина: 45 мм.
• Масса: 15 г.

Совместимость и подключение

Критичны не только рабочие частоты, но и тип, пол и глубина посадки разъёма. Перед установкой необходимо сверить разъём радиостанции, диаметр основания и отсутствие механического упора в корпус.

Практические особенности

Компактная антенна удобнее при ношении, а удлинённая или складная обычно лучше использует доступную электрическую длину, но итоговая дальность зависит от высоты над землёй, положения рации, экранирования телом оператора, окружающей застройки и помех. Передавать вне подтверждённого диапазона нельзя: ухудшенное согласование увеличивает отражённую мощность и нагрузку на выходной каскад радиостанции.

Что проверить перед заказом

Проверить фактический пол разъёма: у SRH-805S существуют варианты SMA-male и SMA-female; в текущей карточке указан SMA-female. Бренд в исходной выгрузке был BAOFENG; исправлено на Diamond по наименованию модели.
