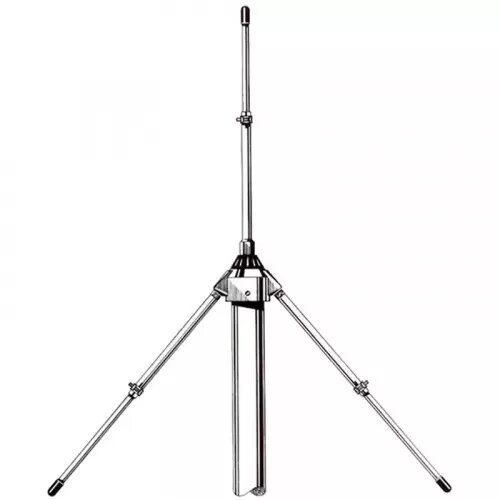

Sirio GPA 27-45 — стационарная всенаправленная антенна диапазона 27-45 МГц для базовых радиостанций, диспетчерских систем и ретрансляторных объектов. Вертикальная диаграмма и мачтовое размещение позволяют формировать круговую зону обслуживания вокруг объекта.

Основные технические параметры

• Рабочий диапазон: 27-45 МГц.
• Конструкция: Ground Plane 1/4 λ.
• Коэффициент усиления: 2,15 dBi.
• Допустимая мощность: до 1000 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: ≤1,2:1.
• Полоса по КСВ 2:1: 2,5 МГц.
• Разъём: UHF-female (SO-239).
• Крепление: На мачту.
• Размеры: Высота: 4730 мм.
• Масса: 1250 г.
• Ветровая устойчивость: 130 км/ч.

Проектирование антенно-фидерного тракта

Рабочая дальность определяется высотой подвеса и радиогоризонтом, а также потерями в фидере, дуплексере, разъёмах и грозозащите. Для длинных трасс особенно важно подобрать кабель по рабочей частоте и допустимому затуханию; выигрыш антенны может быть полностью потерян в неподходящем фидере.

Монтаж и безопасность

Антенну устанавливают вертикально на мачту с соблюдением допустимого диаметра крепления и ветровой нагрузки. Мачта и фидер должны входить в систему уравнивания потенциалов и молниезащиты объекта. После сборки проверяют КСВ на фактической частоте; настраиваемые модели подрезают или регулируют только по карте производителя.
