Антенна автомобильная Megajet T3 27 MAG 125

Антенна автомобильная Megajet T3 27 MAG 125

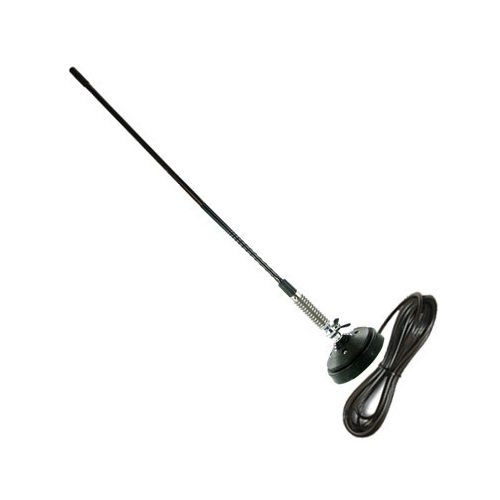

MegaJet T3 27 MAG 125 — автомобильная антенна для радиостанций, работающих в диапазоне 27 (CB). Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Рабочий диапазон: 27 (CB).
• Конструкция: Штыревая.
• Коэффициент усиления: 3 dBi.
• Допустимая мощность: 20 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: 1,2:1.
• Полоса по КСВ 2:1: 700 кГц.
• Разъём: PL-259.
• Крепление: Магнит.
• Кабель: RG-58, 4 м.
• Размеры: Длина: 650 мм.
• Масса: 400 г.

Монтаж и согласование

Врезное или кронштейнное основание обеспечивает постоянный монтаж и, при правильной установке, хороший ВЧ-контакт с кузовом. Необходимо обеспечить защиту места установки от коррозии и механическую разгрузку кабеля.

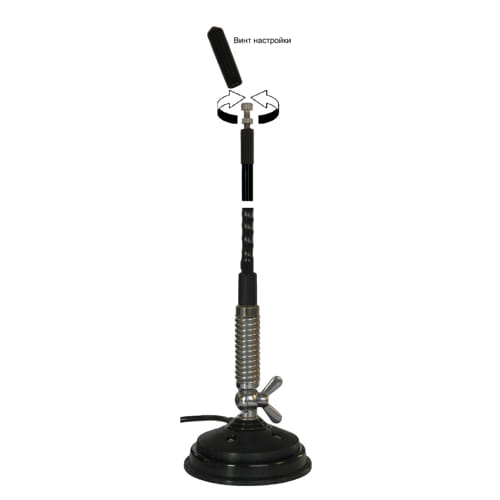

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.
