Антенна автомобильная Optim UNION CB STAR

Антенна автомобильная Optim UNION CB STAR

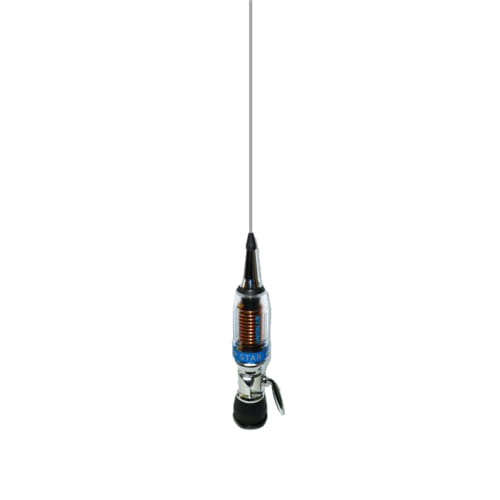

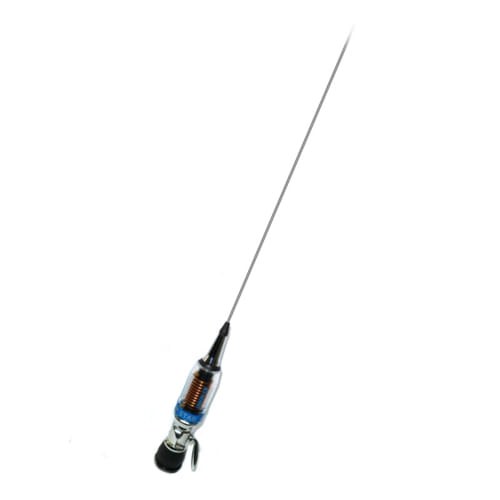

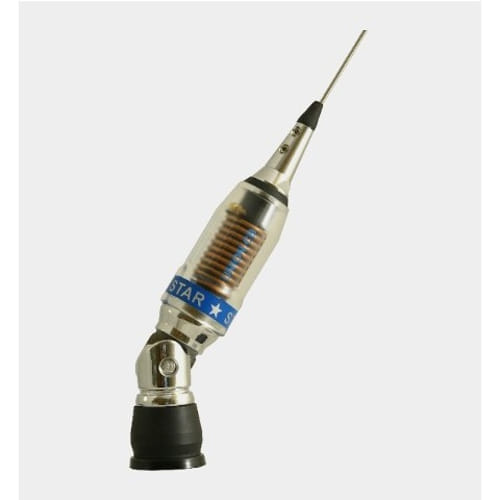

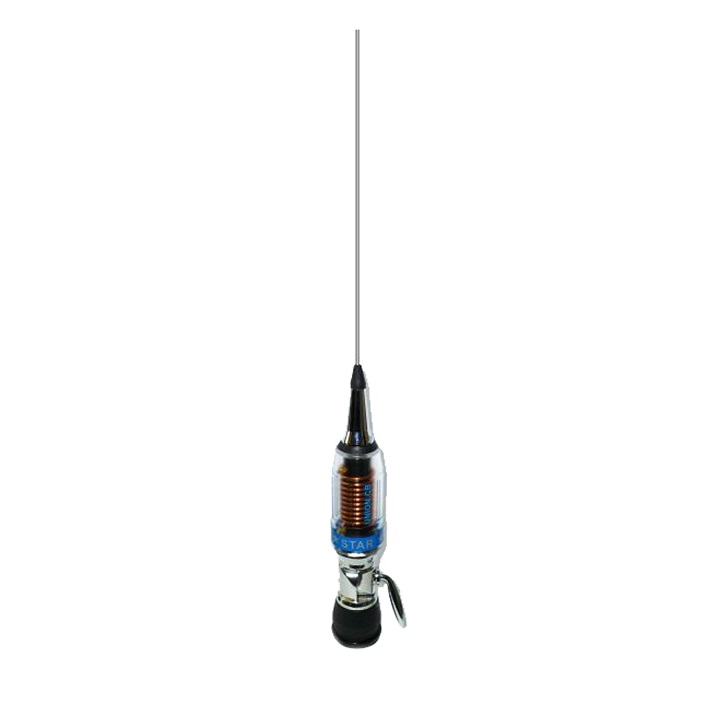

Optim UNION CB STAR — автомобильная антенна для радиостанций, работающих в диапазоне 27 (CB). Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Рабочий диапазон: 27 (CB).
• Конструкция: Штыревая.
• КСВ: 2:1.
• Разъём: PL-259.
• Крепление: Магнитное основание.
• Размеры: Высота – 1970 мм.

Монтаж и согласование

Магнитное основание позволяет установить комплект без сверления, однако для стабильной работы требуется ровная металлическая поверхность достаточной площади. Поверхность под магнитом должна быть чистой, а кабель — проложен без пережима.

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.
