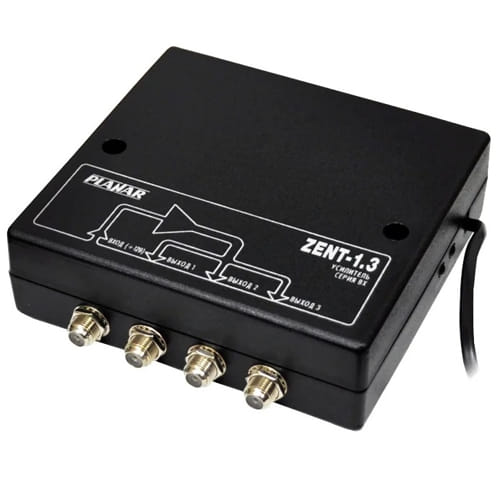

Усилитель ZENT-1.3. Широкополосный абонентский усилитель используется для небольшого усиления сигнала при подключении к сети нескольких телевизоров. Диапазон входных частот 48 – 862 Мгц
Порядок подключения
1. Разместить усилитель в удобном месте (недалеко от антенного ввода и сети электропитания, подальше от нагревательных приборов и солнечных лучей).
2. Проложить кабель.
3. Установить на кабели «F»-штеккеры.
4. Подключить: - антенный ввод к разъему «ВХОД»; - телевизоры к разъемам «ВЫХОД 1», «ВЫХОД 2» и «ВЫХОД 3»).
5. Включить усилитель в сеть. Должен светиться индикатор «ПИТАНИЕ». ВНИМАНИЕ! Абонентский усилитель не устраняет «двоение» изображения связанного с использованием некачественных антенн или их неправильной ориентацией.

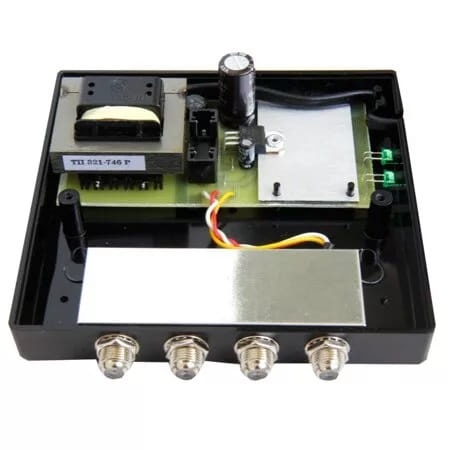

6. При необходимости подачи питания по входному кабелю для дополнительного антенного усилителя следует: - отключить усилитель от сети; - отвернуть два винта - крепления крышки корпуса и снять крышку; - установить перемычку как на рис. 1; 1 - дополнительное питание"включено" 2 - дополнительное питание"выключено" ВНИМАНИЕ! С предприятия изделие поставляется с установленной перемычкой в положении "выключено" Рисунок 1. - закрыть крышку и включить усилитель в сеть; - проконтролировать подачу питания по свечению индикатора «ДОП. ПИТАНИЕ».
