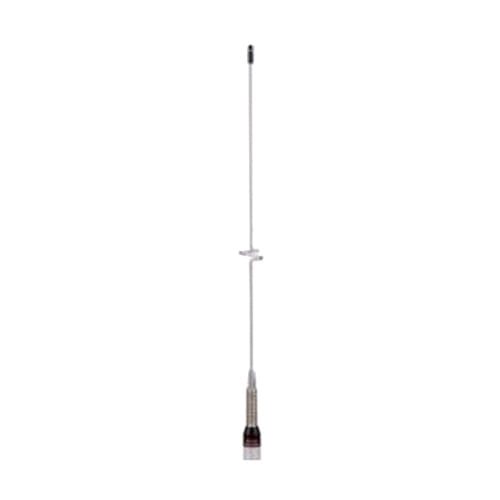

Антенна автомобильная ANLI AT-3C DUAL BAND 143-148 МГц, 430-460 МГц, 2.15дБ, 0,48м

Антенна автомобильная ANLI AT-3C DUAL BAND 143-148 МГц, 430-460 МГц, 2.15дБ, 0,48м

ANLI AT-3C — автомобильная антенна для радиостанций, работающих в диапазоне 143-148 / 430-460 МГц. Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Рабочий диапазон: 143-148 / 430-460 МГц.
• Конструкция: Двухдиапазонная штыревая 1/4 λ.
• Коэффициент усиления: 2,15 dBi.
• Допустимая мощность: до 150 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: <1,8:1.
• Разъём: UHF-male (PL-259).
• Размеры: Длина: 480 мм.
• Масса: 95 г.
• Рабочая температура: -50… 70°C.

Монтаж и согласование

Врезное или кронштейнное основание обеспечивает постоянный монтаж и, при правильной установке, хороший ВЧ-контакт с кузовом. Необходимо обеспечить защиту места установки от коррозии и механическую разгрузку кабеля.

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.

Что проверить перед заказом

Крепление и кабель выбираются отдельно: UHF-магнит, врезное или кронштейн.
