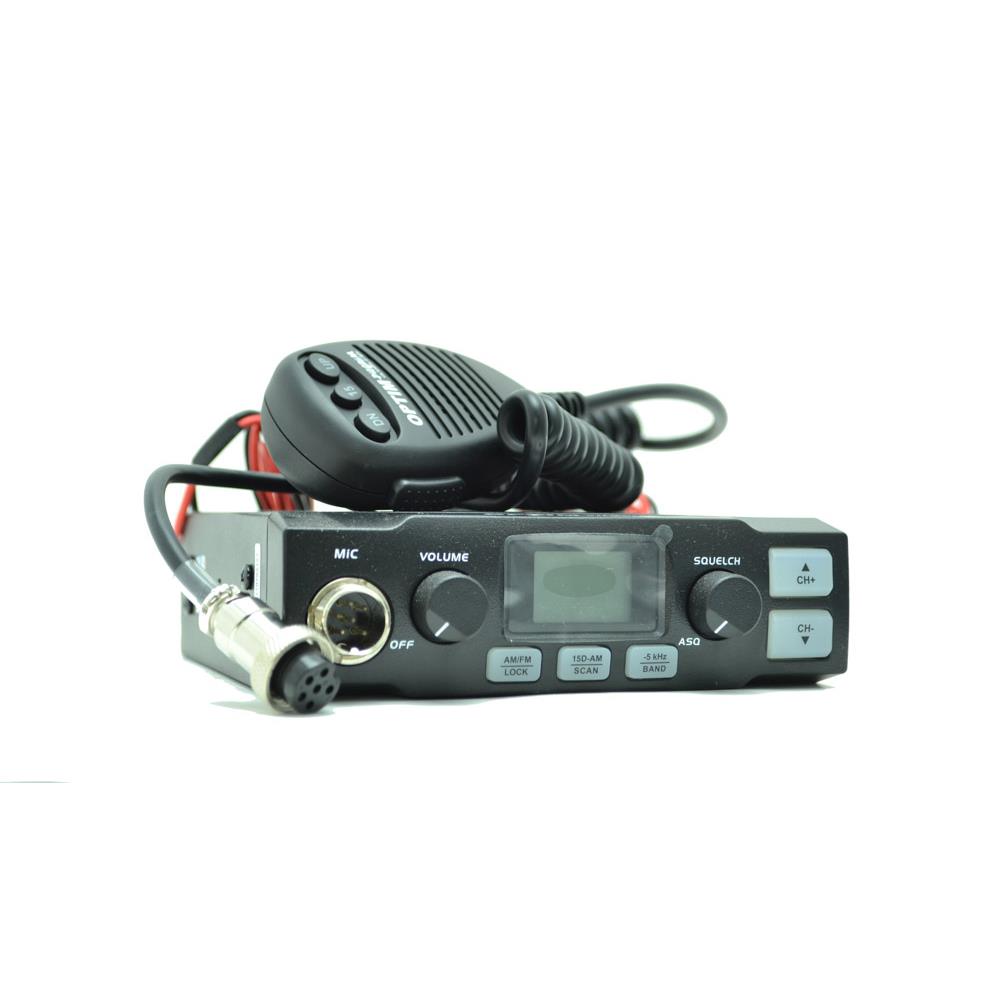

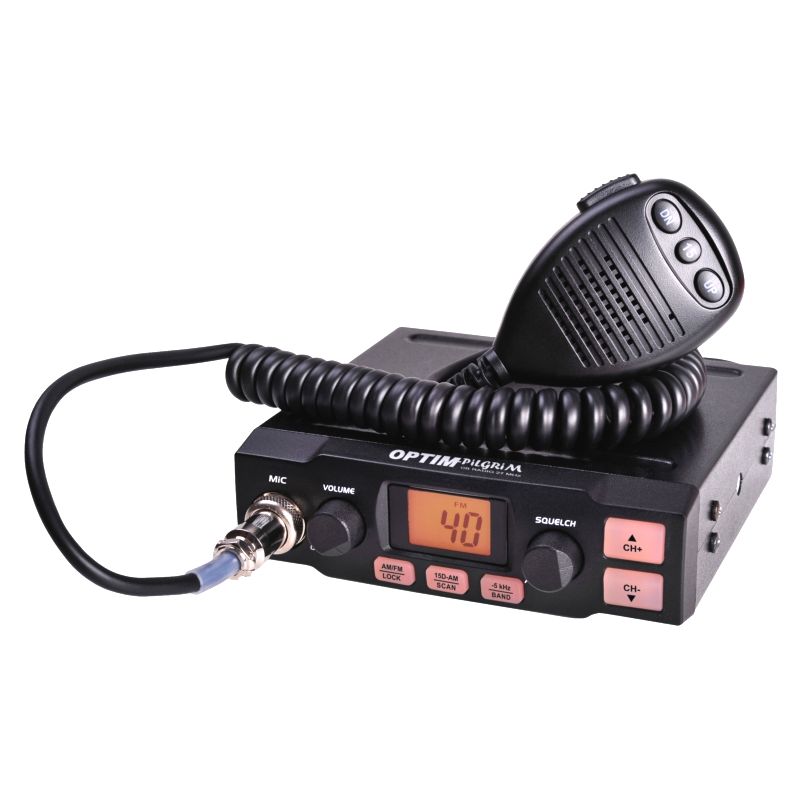

Автомобильная рация Optim Pilgrim

Автомобильная рация Optim Pilgrim

Optim Pilgrim — автомобильная CB-радиостанция диапазона 27 МГц для связи на трассе, координации колонн, транспорта, логистики и дорожных служб. Поддержка AM/FM и штатных средств шумоподавления позволяет адаптировать приём к дорожной помеховой обстановке.

Радиочасть и канальный план

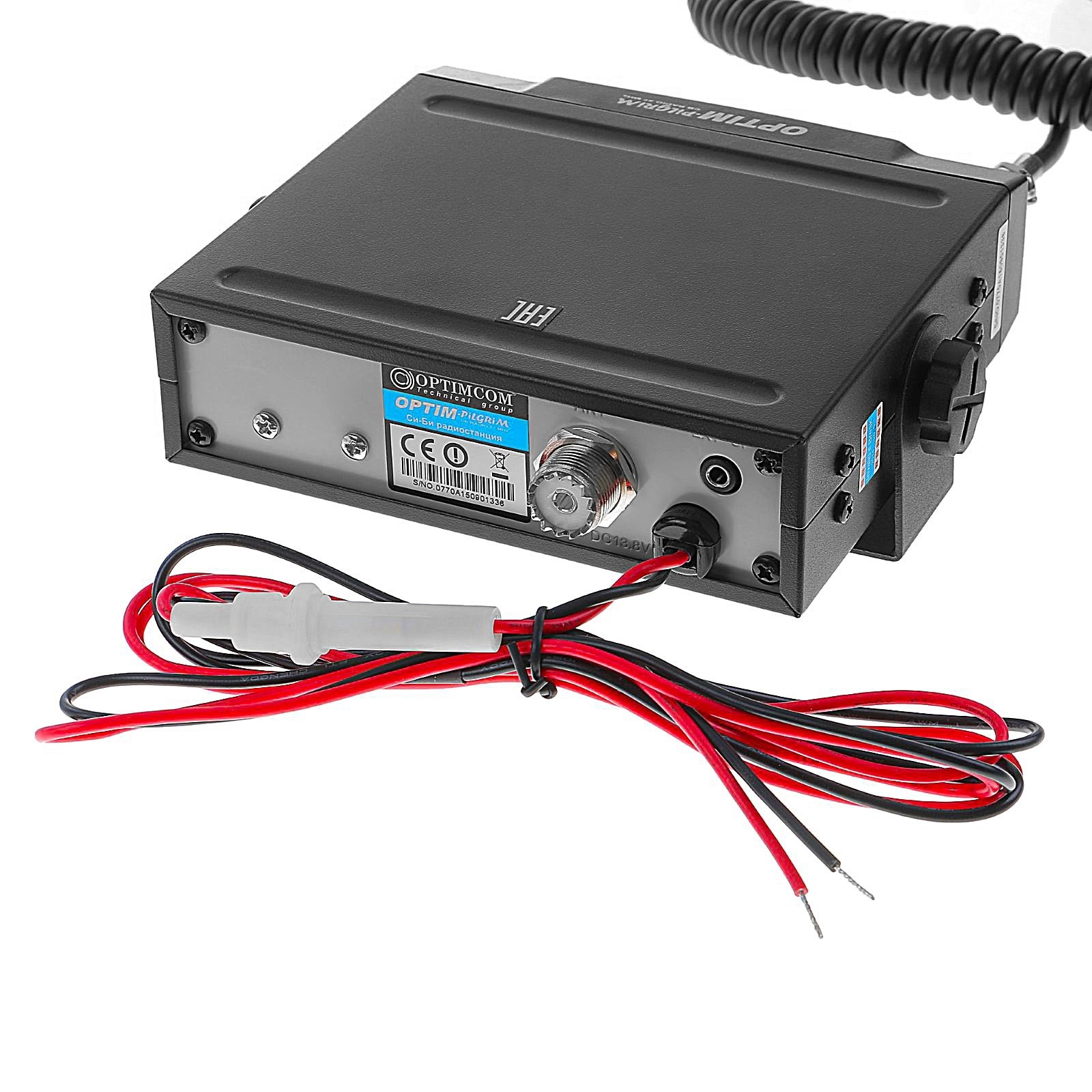

Рабочий диапазон — 27 (CB). Память рассчитана на 40 каналов; каналы можно распределить по группам, объектам и сценариям эксплуатации. Шаг настройки — 5; 10 кГц. Выходная мощность передатчика — до 4 Вт. Рабочий уровень выбирают с учётом разрешённой мощности, требуемой зоны покрытия и теплового режима. Чувствительность приёмника указана как 0,5 мкВ (10дБ);0,25 мкВ (10дБ); при сравнении нужно учитывать ширину полосы и критерий SINAD/BER. Антенный тракт: UHF-гнездо (SO-239). Дальность определяется не только мощностью, но и антенной, высотой установки, качеством кабеля и потерями в соединениях.

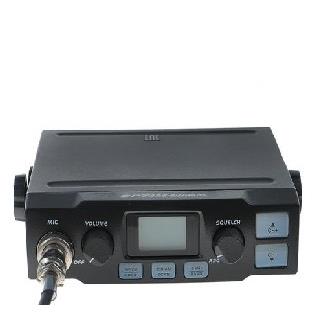

Функции и управление

• Шумоподавление: автоматический ASQ.

Монтаж, питание и эксплуатация

Номинальное питание — 12, 12/24, 24 В. Габариты корпуса — 140×150×41 мм. Масса — около 800 г. Мощность встроенного аудиотракта/динамика — 3000 мВт. Корпус устанавливают на жёсткое основание штатным кронштейном, оставляя пространство для охлаждения, кабелей и сервисного доступа.

Сценарии применения

Радиостанция предназначена для симплексной связи в гражданском диапазоне 27 МГц. Она применяется в грузовом и легковом транспорте, колоннах, дорожных и логистических службах. Реальная дальность зависит прежде всего от антенны, её высоты, качества массы кузова, КСВ и уровня промышленных помех.

Рекомендации по проектированию и настройке

Перед передачей антенну необходимо настроить по КСВ: работа на несогласованный или отключённый тракт может повредить выходной каскад. Питание подключают отдельной линией с предохранителем, а силовые и антенные кабели разводят от импульсных преобразователей и других источников помех. Используемые сетки частот и мощность должны соответствовать действующим требованиям.
