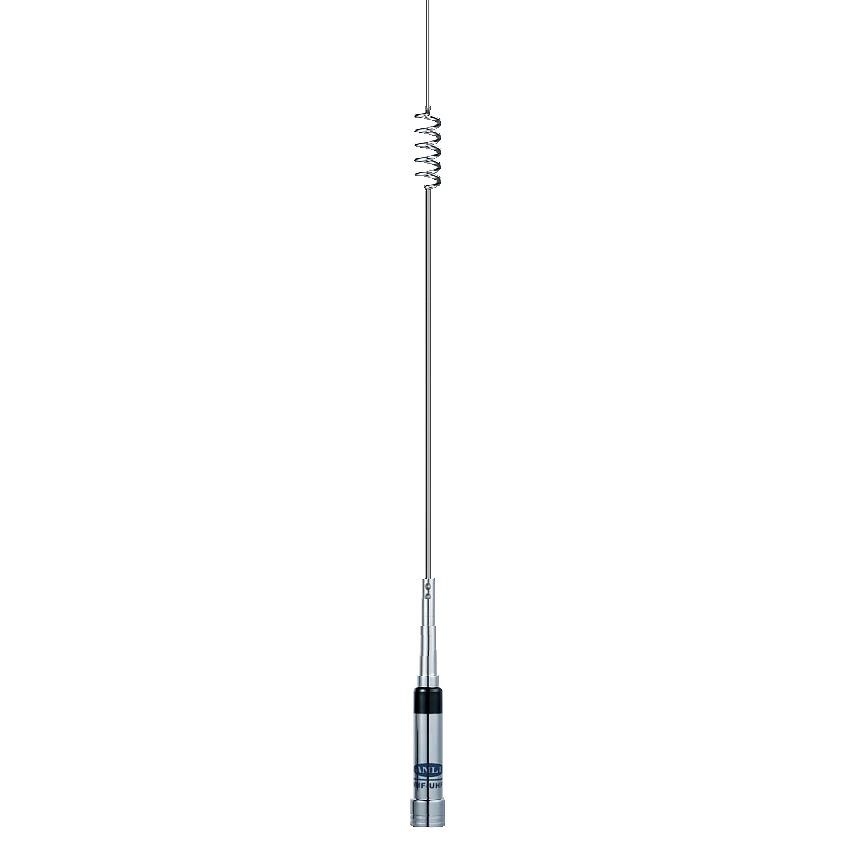

Антенна автомобильная ANLI WH-711 DUAL BAND 143-148 МГц, 430-460 МГц, 5дБ, 0,98м

Антенна автомобильная ANLI WH-711 DUAL BAND 143-148 МГц, 430-460 МГц, 5дБ, 0,98м

ANLI WH-711 — автомобильная антенна для радиостанций, работающих в диапазоне 143-148 / 430-460 МГц. Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Рабочий диапазон: 143-148 / 430-460 МГц.
• Конструкция: Двухдиапазонная складная штыревая.
• Коэффициент усиления: 3,0 / 5,5 dBi.
• Допустимая мощность: до 100 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: <1,5:1.
• Разъём: UHF-male (PL-259).
• Размеры: Длина: 980 мм.
• Масса: 244 г.
• Ветровая устойчивость: 130 км/ч.

Монтаж и согласование

Врезное или кронштейнное основание обеспечивает постоянный монтаж и, при правильной установке, хороший ВЧ-контакт с кузовом. Необходимо обеспечить защиту места установки от коррозии и механическую разгрузку кабеля.

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.
