Антенна автомобильная ANLI MG-270 DUAL BAND 43-148 МГц, 430-460 МГц, 2.15дБ, магнит, 0,5м, BNC

Антенна автомобильная ANLI MG-270 DUAL BAND 43-148 МГц, 430-460 МГц, 2.15дБ, магнит, 0,5м, BNC

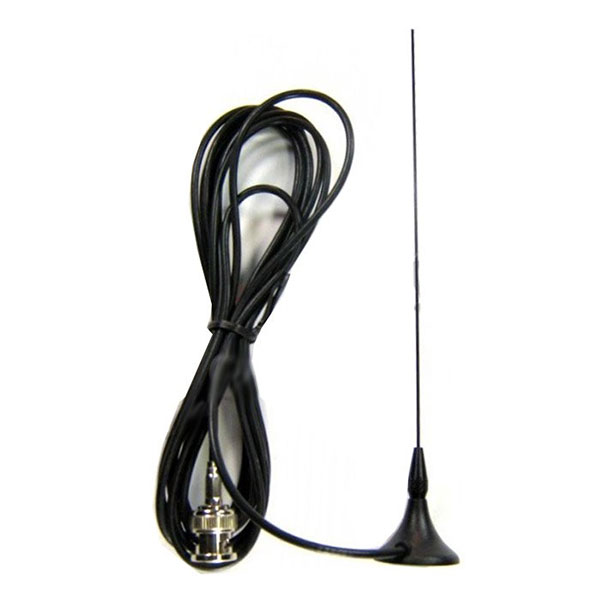

ANLI MG-270 — автомобильная антенна для радиостанций, работающих в диапазоне 143-148 / 430-460 МГц. Конструкция рассчитана на установку на транспортное средство; эффективность системы определяется не только длиной штыря, но и качеством ВЧ-контакта, расположением на кузове, кабелем и фактическим согласованием на рабочей частоте.

Основные технические параметры

• Рабочий диапазон: 143-148 / 430-460 МГц.
• Конструкция: Двухдиапазонная штыревая 1/4 λ.
• Коэффициент усиления: 2,15 dBi.
• Допустимая мощность: до 100 Вт.
• Волновое сопротивление: 50 Ом.
• КСВ: <1,5:1.
• Разъём: BNC-male.
• Крепление: Магнитное основание.
• Кабель: RG-174/U, 2,5 м.
• Размеры: Длина: 500 мм.
• Масса: 50 г.

Монтаж и согласование

Магнитное основание позволяет установить комплект без сверления, однако для стабильной работы требуется ровная металлическая поверхность достаточной площади. Поверхность под магнитом должна быть чистой, а кабель — проложен без пережима.

После окончательной установки антенну настраивают по КСВ именно на автомобиле и на требуемом участке диапазона. Измерение выполняют исправным КСВ-метром или анализатором; передача при отсоединённой или несогласованной антенне может повредить передатчик.

Эксплуатационные рекомендации

Наилучший круговой обзор обычно даёт размещение ближе к центру металлической крыши. Кабель следует прокладывать вдали от импульсных преобразователей, блоков зажигания и силовой проводки, не сворачивая излишек в плотную катушку. Для длинных штырей необходимо учитывать высоту автомобиля, ветровую нагрузку и препятствия на въезде в помещения.
